松鸣岩道路改造DOM成果

2021-11-30 00:00:00

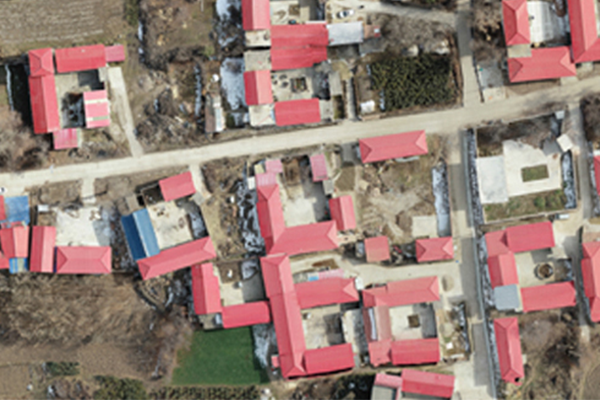

松鸣岩道路改造DOM成果
详细介绍:

数字正射影像(DOM)的生产是在空三加密后,根据图幅位置引入恢复相应的模型,然后定义作业区域,生成核线影像,再对核线影像进行匹配生成5米间距的粗DEM,并根据需要在立体模型下对比DEM进行必要的编辑,如:这个那个水面的置平、去掉树高高程、房屋置平等,然后利用编辑好的粗DEM纠正单模型DOM,对单模型DOM进行匀光匀色处理、镶嵌拼接,对拼接好的影像数据进行大幅裁切、影像整饰等动作,最后生成大幅DOM。

1、DOM的质量控制

1.1基本参数的检查

   (1)数据的格式、命名原则、影像分辨率、行数、列数、影像起点定位参数。

   (2)元数据检查:元数据填写正确性、完整性,元数据中坐标记录的统一性。

1.2 DOM 的接边检查

    数字正射影像是由单模型影像拼接成若干区域整体影像裁切而成,对于一个区域内图幅的内部接边处不存在变形误差。因此接边检查着重检查相邻区域图幅的错位与过渡情况。在航天远景的影像处理软件EPT或ARCGIS平台下,叠加所有相关图幅与接边线,放大至合适的屏幕比例,逐屏检视接边吻合程度,有疑问或不当之处,可记录量测误差距离、坐标,截屏保存。

1.3 DOM的图面质量检查

利用EPT与PHOTOSHOP影像处理软件对影像的外扩范围、清晰度、全景色调、色差等方面进行全面检查,检查影像是否清晰易读,色调、色差是否一致,整幅影像色彩是否失真,镶嵌线过渡是否自然,地物是否出现明细的错位、扭曲、重影等情况,图幅整饰数据是否按照规范和要求进行整理等。如发现问题时利用EPT软件平台进行标记,然后导出标记数据,利用影像处理工具进行后期定位修改。


1.4 DOM的精度检查

DLG在DOM的数学精度检测中具有极其重要的地位,利用ARCGIS 9.2软件平台,套合叠加数字地形线划图,在影像图和线划图上寻找同名点。如明显、清晰可辨的地面上的路灯、电杆底部;检修井中心;路或田埂交叉处;操场四角、花圃草地等植被清晰边界交叉处;路或线性地物量取线状过该点法线与线状地物交点;桥的两端点或边沿点;其他独立地物中心处等等(山地特征稀少,主要选择坎、小路、田埂,大部分仅能量测现状法向偏移量);并在其位置刺点记录位置信息入库,在Excel 2003进行计算统计,以对其数学精度评定。
